1. Giới thiệu về Neptronic RM000N

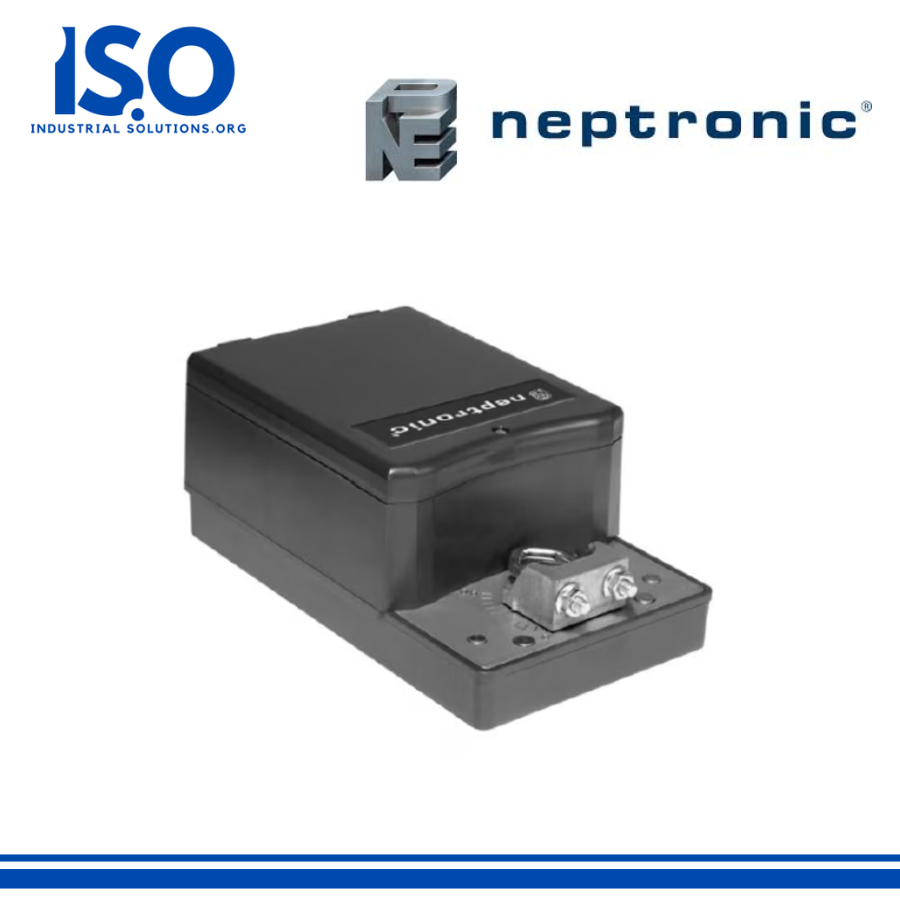

Neptronic RM000N là một bộ truyền động van gió không có lò xo phản hồi (Non-Spring Return Damper Actuator) thuộc dòng R Series của Neptronic, một công ty nổi tiếng trong lĩnh vực kiểm soát HVAC. Thiết bị này được thiết kế để điều khiển chính xác các van gió có kích thước lớn và van bi góc quay (quarter-turn valves) trong các hệ thống thông gió, điều hòa không khí.

Đặc trưng bởi mô-men xoắn mạnh mẽ và động cơ không chổi than (Brushless), RM000N mang lại hiệu suất đáng tin cậy và tuổi thọ cao. Nó được trang bị tính năng phản hồi vị trí (Feedback) và khả năng điều chỉnh Điểm Zero và Độ Mở Rộng (Zero and Span Adjustment), cho phép người dùng tùy chỉnh phạm vi tín hiệu điều khiển một cách linh hoạt.

2. Đặc trưng nổi bật của RM000N

Bộ truyền động RM000N của Neptronic sở hữu nhiều tính năng giúp tối ưu hóa khả năng điều khiển và lắp đặt:

• Động cơ không chổi than (Brushless Motor): Đảm bảo hoạt động hiệu quả, êm ái, kéo dài tuổi thọ và giảm nhu cầu bảo trì.
• Đa tín hiệu điều khiển: Hỗ trợ nhiều loại tín hiệu đầu vào bao gồm 2 Vị trí (On/Off), 3 Điểm trôi nổi (3-Point Floating), Tín hiệu Modulating Analog (như 2-10 VDC, 4-20 mA) và PWM (Pulse Width Modulation), mang lại sự linh hoạt cao trong việc tích hợp hệ thống.
• Phản hồi vị trí (Feedback): Cung cấp tín hiệu phản hồi vị trí van (thường là Vdc hoặc mA), cho phép hệ thống điều khiển trung tâm theo dõi chính xác trạng thái hoạt động của van gió.
• Điều chỉnh Zero và Span: Cho phép người dùng dễ dàng hiệu chỉnh dải tín hiệu điều khiển đầu vào để phù hợp với yêu cầu cụ thể của van hoặc ứng dụng.
• Ly hợp (Clutch) thủ công: Được tích hợp để điều chỉnh thủ công vị trí van một cách dễ dàng khi cần thiết.
• Lắp đặt đa năng: Có thể gắn trực tiếp lên trục van tròn $\frac{3}{4}$ inch hoặc trục vuông $\frac{5}{8}$ inch.

3. Thông số kỹ thuật chính

Dưới đây là một số thông số kỹ thuật cơ bản của bộ truyền động Neptronic RM000N:

• Mô-men xoắn (Torque): $\mathbf{360}$ in.lb (tương đương khoảng 40 Nm).
• Nguồn cấp: 24 VAC hoặc 30 VDC.
• Thời gian chạy (Run Time): Khoảng 40 – 50 giây cho góc quay $90^\circ$.
• Tín hiệu điều khiển: Lựa chọn giữa $\mathbf{2-10}$ VDC (mặc định), $\mathbf{4-20}$ mA, PWM, $\mathbf{2}$ Vị trí hoặc $\mathbf{3}$ Điểm trôi nổi.
• Tín hiệu phản hồi: $\mathbf{2-10}$ VDC hoặc $\mathbf{4-20}$ mA.
• Góc quay: $\mathbf{0^\circ}$ đến $\mathbf{90^\circ}$ (có thể điều chỉnh giới hạn cơ học hoặc điện tử).
• Điện trở đầu vào (Input Impedance): $\mathbf{100}$ k Ohms (đối với tín hiệu VDC).
• Tiêu chuẩn bảo vệ: NEMA 2 (Tiêu chuẩn kín).

4. Ứng dụng của RM000N

RM000N là lựa chọn lý tưởng cho các ứng dụng HVAC yêu cầu kiểm soát dòng không khí chính xác và mô-men xoắn lớn, đặc biệt là trong các hệ thống thương mại và công nghiệp.

Các ứng dụng tiêu biểu bao gồm:

• Điều khiển van gió lớn: Thường được sử dụng cho các van gió cấp, hồi hoặc van gió ngoài trời trong các Bộ xử lý không khí (Air Handling Units – AHU) hoặc hệ thống thông gió lớn.
• Ứng dụng van bi: Dùng để điều khiển các van bi góc quay (quarter-turn ball valves) dùng trong việc kiểm soát lưu lượng nước nóng hoặc nước lạnh trong các hệ thống sưởi/làm mát.
• Hệ thống VAV và FCU: Mặc dù mô-men xoắn lớn có thể là quá mức cho các bộ cuối (terminal units) nhỏ, nhưng nó vẫn có thể được dùng trong các trường hợp cần độ bền cao hoặc kiểm soát van gió lớn trong các Bộ VAV (Variable Air Volume) hoặc FCU (Fan Coil Unit) công suất cao.
• Hệ thống tự động hóa tòa nhà (BMS): Nhờ khả năng chấp nhận nhiều loại tín hiệu điều khiển và cung cấp phản hồi vị trí chính xác, RM000N dễ dàng được tích hợp vào các hệ thống BMS hiện đại để tối ưu hóa việc vận hành và tiết kiệm năng lượng.
