1. Giới thiệu PM6L3AJ-AAAAGWP ( Number: 2146-8844 ) Watlow

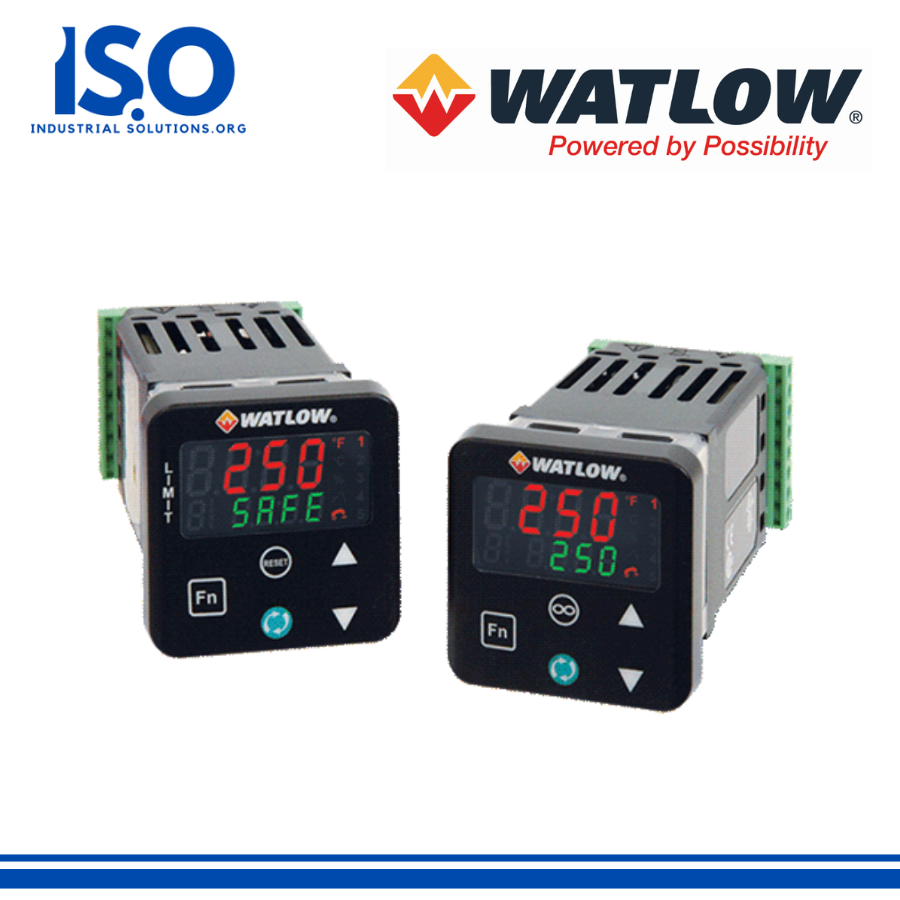

Bộ điều khiển PM6L3AJ-AAAAGWP thuộc dòng PM Legacy của Watlow – một giải pháp điều khiển đa chức năng, gọn về kích thước (1/16 DIN), dành cho việc giám sát và điều khiển nhiệt độ hoặc quy trình công nghiệp. Thiết bị được thiết kế để lắp trên bảng điều khiển (panel-mount) với giao diện menu đơn giản, phù hợp cho các hệ thống cần hiệu suất ổn định mà không đòi hỏi các tính năng quá phức tạp. Dòng PM Legacy được Watlow định vị là “industry-leading PID controller … without complex features” và có thể chọn chế độ giới hạn (limit controller) hoặc điều khiển PID/loop.

2. Đặc trưng

• Thiết kế dành cho ứng dụng panel-mount với kích thước 1/16 DIN, giúp tiết kiệm không gian trong tủ điều khiển.
• Hỗ trợ đầu vào phổ quát (universal input) cho các cảm biến nhiệt như nhiệt điện trở (RTD), thermocouple, tín hiệu dòng (mA) hoặc điện áp (V).
• Có chế độ điều khiển giới hạn (limit controller) hoặc PID tùy cấu hình, phù hợp việc cảnh báo quá nhiệt hoặc điều khiển chính xác.
• Giao tiếp mạng có thể được tùy chọn (ví dụ EtherNet/IP, Modbus TCP) tùy mã cấu hình sản phẩm.
• Chứng nhận quốc tế như UL, CSA, CE, RoHS, W.E.E.E., FM và đáp ứng chuẩn SEMI F47-0200 cho độ bền khi mất điện hoặc sụt áp.
• Giao diện người dùng thân thiện với màn hình LED 4 chữ số và phím điều hướng up/down cùng phím EZ-KEY có thể lập trình.

3. Thông số kỹ thuật

• Điện áp nguồn: 20 – 28 VAC hoặc 12 – 40 VDC tùy lựa chọn.
• Đầu vào: Thermocouple, RTD, tín hiệu 0-20 mA, 0-10 V, 0-50 mV, hoặc potenciometer 0-1000 Ω.
• Phạm vi đo: ví dụ thermocouple loại K tới ~­270 °C tới ~1371 °C, RTD theo chuẩn DIN từ -200 °C tới 800 °C.
• Độ chính xác: ±0.1% span hoặc ±1 °C ở môi trường chuẩn; với một số loại cảm biến (R/S/B) là ±0.2%.
• Output relay cơ học: Form A (SPST-NO) 24-240 VAC hoặc 30 VDC, tải điện trở 5 A, tối đa 100.000 chu kỳ hoạt động.
• Môi trường hoạt động: từ -18 °C tới +65 °C (0 tới 149 °F); lưu trữ: -40 °C tới +85 °C.
• Kích thước DIN: 1/16 DIN, khoảng 118.9 × 53.3 × 53.3 mm. Trọng lượng khoảng 186 g (6.6 oz).

4. Ứng dụng

Thiết bị PM6L3AJ-AAAAGWP phù hợp cho các hệ thống công nghiệp yêu cầu kiểm soát nhiệt hoặc giới hạn an toàn, ví dụ trong:

• Lò nung, buồng sấy, hệ thống gia nhiệt công nghiệp – nơi cần giám sát nhiệt độ và phát tín hiệu cảnh báo khi vượt ngưỡng.
• Dây chuyền sản xuất bán dẫn, vật liệu quang điện, nơi môi trường yêu cầu độ ổn định, chịu được điều kiện sụt áp, mất điện tạm thời. (Dòng PM Legacy đáp ứng chuẩn SEMI F47-0200)
• Hệ thống xử lý nước & nước thải, khai khoáng, xi măng – nơi cần điều khiển và giám sát nhiệt độ hoặc quy trình với kích thước nhỏ gọn để gắn trên panel.
• Máy móc cơ khí, thiết bị hàn, chế tạo – khi cần giải pháp điều khiển giới hạn (limit controller) để bảo vệ thiết bị khỏi quá nhiệt hoặc vận hành sai mức.

1 100% US Origin

Watlow Vietnam

Watlow Code Number: 2146-8844 Bộ Điều Chỉnh Nhiệt Độ – Thermotat

Model Number: Bộ Điều Chỉnh Nhiệt Độ – Thermotat PM6L3AJ-AAAAGWP

(Replaces PM6L3AJ-AAAAAAA)

LEGACY PM CONTROLLER

Configuration Details :

Package Size 6 = 1/16th DIN Panel Legacy Model

Primary Function L = Limit Controller

Power Supply 3 = 20 to 28VAC or 12 to 40VDC

Output 1 and 2 AJ – Out1 = None : Out2 = Mech Relay 5A, SPST-NO

Communications A = None

Auxiliary Control Functions A = None

Output 3 and  4 AA – Out3 = None : Out4 = None

Model Selection G = PM “Legacy” Limit Version

Custom Options WP = Logo Face Plate
